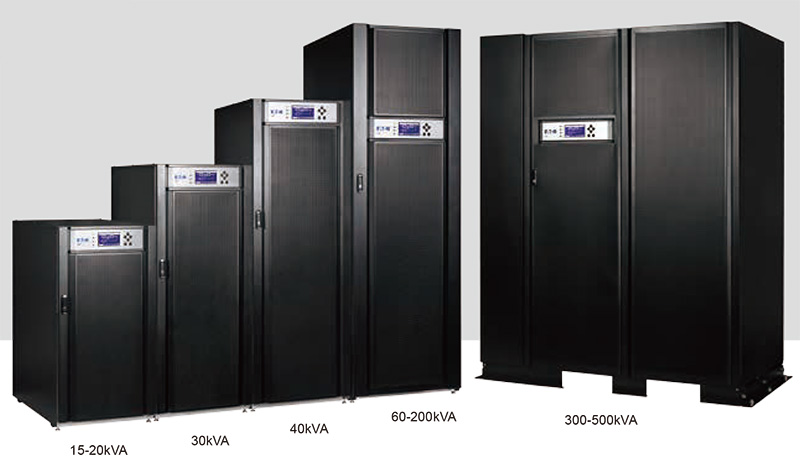

額定容量: 15/20/30/40/60/80 /100/120/160/200 /300/400/500kVA
額定電壓: 380/400/415Vac
額定頻率: 50/60Hz
拓?fù)浣Y(jié)構: 雙變換在線式
設計理念
1.伊頓93E系列UPS為中大及中小型工業控制應用系統機房用戶的IT應用環境打造可靠運行、管理簡便的電力保護系統。
2.伊頓93E系列UPS為IT管理員提供了一套極為簡便的方案來管理他機房供電系統， 而不用再為經費緊張、機房空間、專業技能等客觀因素的制約發愁。
3.伊頓93E系列UPS的研發是基于高品質、高可靠性的客戶需求，以解決現代中小型數據機房中所面臨的典型供電問題為目的。同時，兼顧適應日趨敏感的投資回報率、能源消耗成本、遠程智能管理及效能等要求。
4.伊頓在產品設計方面充分考慮到各種惡劣環境和極端因素，以安全可靠行為產品設計的第一理念。
典型應用環境：
• 中大型數據中心
• 計算機數據機房
• 通訊基站
• 自動化控制系統
• 安保系統
• 廣播電視系統
• 工廠生產過程控制
• 石油化工
93E 全球產品 國際品質
繼伊頓9395系列UPS在2007年全球上市之后，開發9395的研發團隊便立即投入93E的技術平臺開發中。在2009年伊頓全球四大研發基地全面針對93E共同開發，從軟件、硬件、生產流程等各個方面交叉測試、驗證。2011年93E 正式在美國、臺灣、日本等國家地區率先上市銷售。因此93E不是新產品，而是具有伊頓領先技術，國際化品質的成熟產品。
集高效節能、靈活緊湊、服務便捷等伊頓核心技術于一身的93E產品，正越來越受歡迎，服務于全球千家萬戶。
高可靠性、高性能
• 雙變換在線技術，提供穩定可靠的電源輸出
• 先進的DSP控制技術，高速運輸及數據采集分析能力，確保輸出的精確可靠
• N+1冗余并機功能，提升整個供電系統的可靠性
優異的技術指標
• 輸出功率因數高達0.9， 與現代IT設備達到完美的匹配
• 系統整流逆變效率大于96%，高效模式下效率大于99%，有效降低UPS自身能耗
• 輸入功率因數高達0.99,
• 輸入電流諧波<3%
高智能化管理
• 伊頓全球統一智能化電力監控及管理系統IPP/IPM軟件
低總擁有成本（Low Total Cost of Ownership）
• 支持2臺并機共用電池組，節省初期投入和占地面積（適用93E15-80k）
• 可內置電池或隔離變壓器，一體化解決方案，節省占地面積（見技術參數表）
• 單/雙輸入靈活可選，降低安裝成本。（注：15-80k默認為單輸入電源，可選配雙輸入電源；100-400k默認為雙輸入電源，已附轉化為單輸入的配件）
• 極高的系統運行效率，提高電能的轉換率，減少電能的損耗
• 極好的輸入性能指標，減少了對輸入電網的影響，降低了對輸入配電及開關的容量需求
• 高度智能化UPS，減少日常維護的復雜程度
其它優越性
• 緊湊型設計，高功率密度，系統占地面積最多可節省35%
• 大屏幕LCD圖形顯示器，提供更多的UPS工作參數信息
• 伊頓全球統一生產過程及質量控制
• 多種通訊選件及工業環境選件
雙變換在線式技術提供穩定、純凈的電源保護

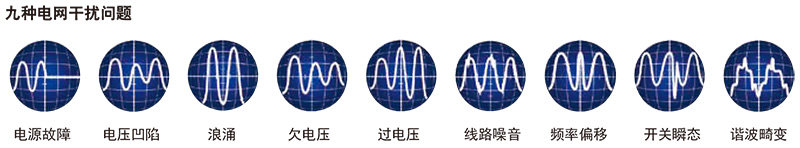

伊頓93E系列UPS采用雙變換技術，解決來自電網的欠壓、過壓、諧波失真、頻率變換等9種影響用戶負載安全可靠運行的電力故障，為IT及工業負載提供與市電隔離的純凈不間斷電源輸出。
高效節能設計

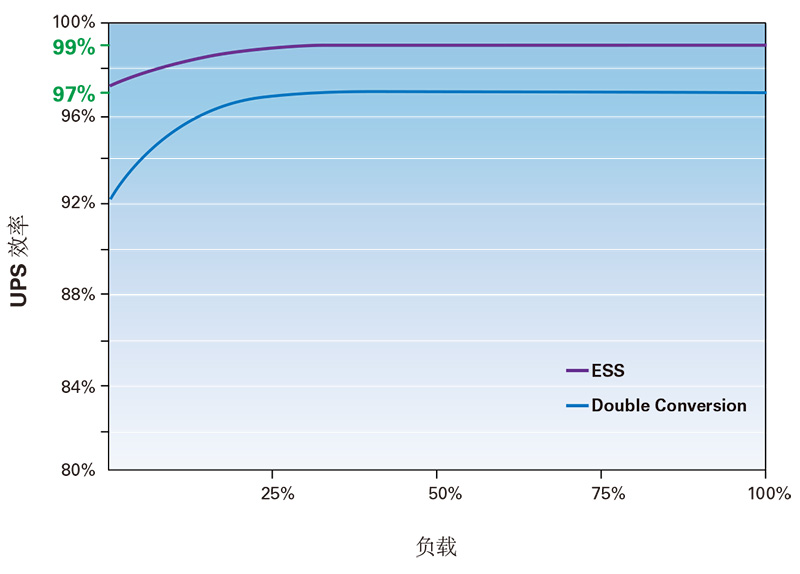

伊頓93E系列UPS具有極高的系統轉換效率，在整流逆變工作模式下，系統效率可達到96%以上，使它成為同一級別UPS中最具節能的代表產品之一， 同時依舊為其所保護的設備提供最大的電力保護。

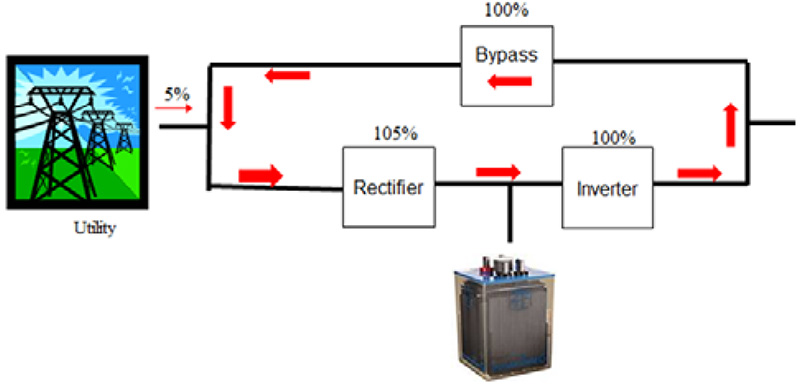

伊頓93E系列 UPS 內置了伊頓特有的ESS節能功能。當此功能開啟時，93E UPS會根據市電質量自動調整UPS的工作模式，保證UPS提供可靠的電力質量的前提下，最大化系統效率。
當93E的工作在ESS高效工作模式下，UPS的系統效率將會高達99%。
由于使用了伊頓獨有的電力質量檢測和預測技術以及控制技術等專利技術，使得93E的ESS節能功能更加安全，不同工作模式之間的切換更加可靠快速。典型的切換時間可達到2ms ~ 4ms。
工作在高效模式下，與其它傳統的ECO模式UPS相比，伊頓93E更具先進性：
• 高速數據處理和內部通訊總線可使伊頓93E及時偵測出故障，并采取適當?shù)拇胧?/span>
• 在高效模式和雙變換模式相互轉換時間極短，對關鍵負載也不產生任何影響
• 不同模式之間實現可靠的切換
緊湊型設計，節約機房空間

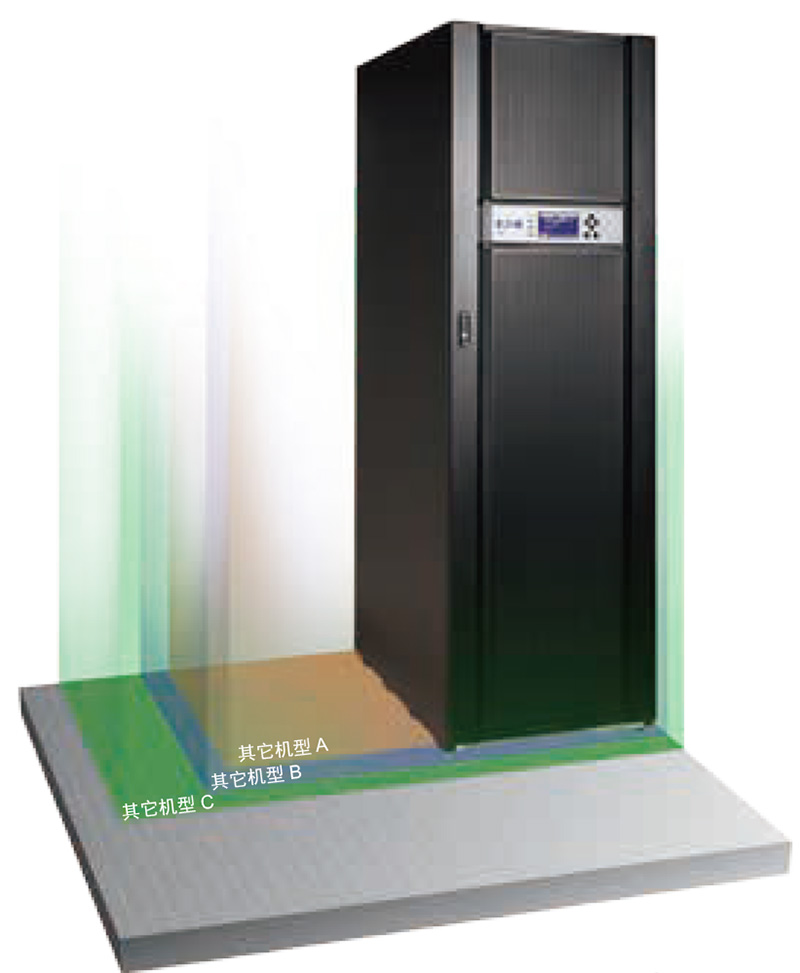

伊頓93E機身采取緊湊型設計，有效減少機器的占地面積，與同級別其它產品相比，最大可減少35%的機房適用面積， 為中小型數據機房節省寶貴的機房空間，提高用戶機房的利用率，最大化投資回報率(ROI)。
操作簡便，易于維護

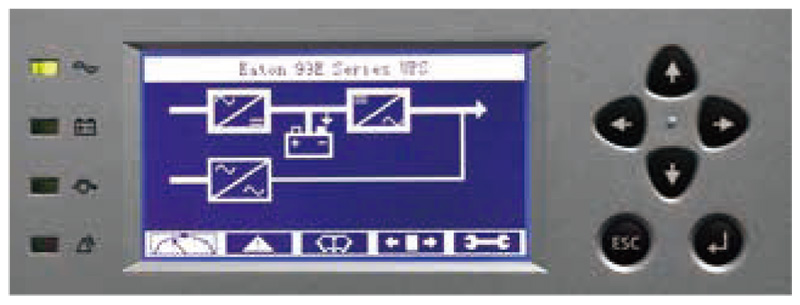

為便于IT管理員及機房動力系統管理者能更加方便對UPS進行操作管理，伊頓93E設計標配了大屏幕圖形化LCD顯示器，為UPS管理者提供有關UPS的工作狀態和工作參數的模擬圖形顯示和數據顯示。同時也提供了UPS必要工作參數設置的簡易管理界面。
• 控制UPS的開關機及轉換操作，避免人為失誤操作
• 多國語言顯示， 包括中文
• 存儲歷史記錄事件供用戶查詢
標配內置維修旁路(部分機型為標配, 其它機型為選配)使得即使UPS檢修維護也不需關斷用戶負載。
安裝
更加簡便的安裝和更低的安裝成本意味著伊頓93E UPS可以更快地投入運行，為用戶負載提供可靠電力供應。更低的安裝成本和線材成本也意味著總擁有成本(TCO)的降低

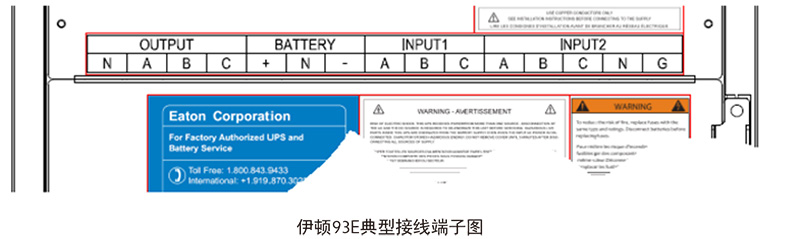

• 清晰簡潔的接線端子排確保電纜連接安裝的簡便
• 標配滾輪易于UPS的移動及安裝就位
• 地腳固定部件確保UPS可靠固定
• 標配并機支持功能便于系統的冗余和增容配置。
熱同步并機技術
伊頓93E系列UPS的并機系統以伊頓獨有的熱同步并機(Hot-Sync)專利控制技術為基礎，實現了在保證并機系統中每臺UPS的輸出同步、負載均分的同時，減少并機系統的單點故障，最大限度地保證并機的可靠性和冗余性。
熱同步并機技術的實現

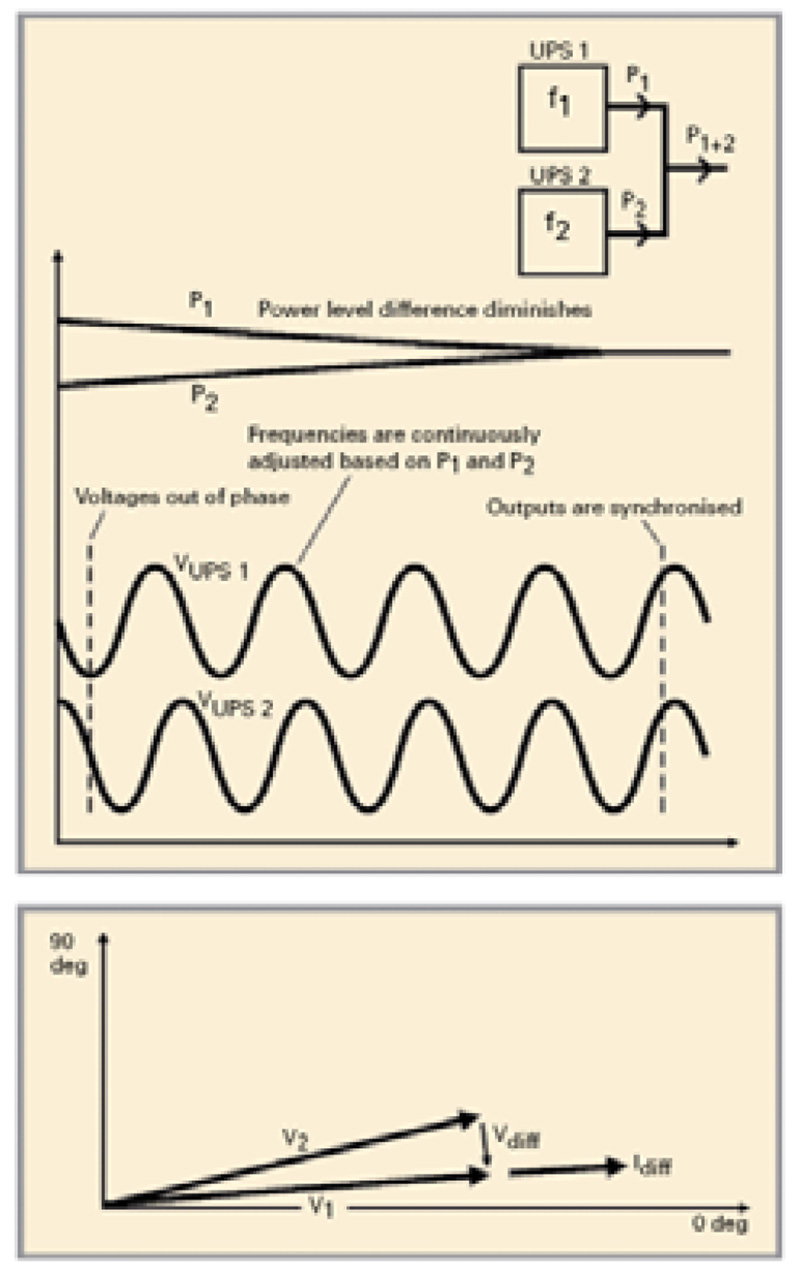

伊頓UPS采用了伊頓的數字信號處理(DSP)算法專利技術，使并機的UPS的輸出趨于同步和負載平衡。基于UPS內部處理器每秒鐘多達3000次以上的數據采樣分析，熱同步并機系統發出指令讓各個UPS根據所帶的負載量對各自逆變器頻率分別作非常微小的調整，用以找到一個共同頻率和負載平衡點，并把UPS之間的相位差降至接近于0，以達到精確的負載均分。 UPS通過積分測量相位值的方法實現可控的輸出頻率，通過頻率鎖定和與外部旁路參考頻率的同步，實現參與并機的各臺UPS系統之間達到穩定的輸出相位和頻率，達到系統輸出的動態平衡。
熱同步并機的技術特點
• 并機系統中各臺UPS沒有主從關系
• 較少對系統之間實時數據交換的依賴
• 可實現4臺的UPS直接并聯
• 性能更加出眾， 并機環流更小，輸出更加精確
• 伊頓93E全系UPS內置并機功能，無需額外并機板卡。
ABM 電池管理技術
伊頓93E系列UPS的電池管理采用了伊頓獨有的ABM三段式電池管理技術。

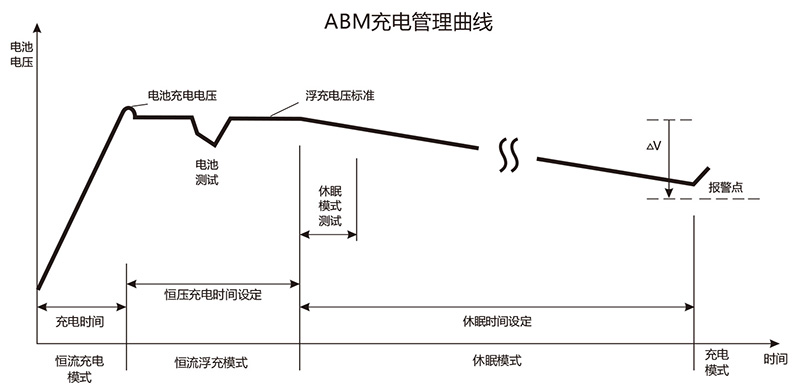

與傳統的恒功率充電式電池管理技術不同，伊頓的ABM電池管理技術通過對UPS內部充電器的精確控制實現在“需要的時候”對電池進行快速充電，在“不需要”時降低充電電流甚至完全關閉充電器，使整個電池組的管理處于充電、浮充、休眠三段式循環充放電過程之中。在ABM過程中，“浮充”過程只占據整個電池組充放電管理的2%的時間，有效地減少了“浮充”電流對電池壽命的影響，使電池工作在理想的充放電環境之中， 從而有效地延長電池的使用壽命。
經大量的應用實踐證明， 在同樣的工作環境下，長期使用伊頓獨有的ABM電池管理技術對電池進行管理，將會比傳統的電池管理技術有效地延長電池的使用壽命50% 以上。
ABM電池管理技術特點
• 智能化充放電管理
• 自動實現電池的故障預診斷功能，電池預故障/維護報警功能
• 三段式充放電管理， 有關電池的充電周期
• 0～50攝氏度的環境溫度下，可實現電池溫度自動補償充電功能
• 有效地延長電池的使用壽命50%以上。
• 伊頓93E系列功率UPS中標配默認“ABM Enable”
Easy Load 負載測試功能
伊頓93E大功率機型標準配置了Easy Load在線假負載測試功能，提供了靈活的負載測試解決方案。
Easy Load 負載測試技術特點
• 無需租用假負載， 無需任何額外的電纜連接
• 可實現滿載電流測試UPS內部各個部件的工作狀態
• 通過專用軟件，可隨時實現
• 節約電能
